Rychlá sčítačka

Zadání:

Na jednom obvodu GAL realizujte sčítačku s registrem na výstupu, která sečte dvě čísla za dobu rovnou zpoždění obvodu. Jaká maximální šířka sčítačky se dá takto realizovat?

Vypracování:

Pokud chceme vytvořit sčítačku, jejíž zpoždění je rovno zpoždění obvodu GAL nelze použít kaskádně řazené úplné jednobitové sčítačky (pro nejnižší bit by stačila půlsčítačka), ale vytvořit kombinační obvod, který bude generovat výstup pro všechny kombinace vstupů.

Návrh:

Tabulka jednobitové a dvoubitové sčítačky (A_i, B_i jsou vstupy, Q_i jsou výstupy): 0123

Sčítačka 1b
	A0		B0		Q1	Q0
0		0		0	0
0		1		0	1
1		0		0	1
1		1		1	0

0123456789101112131415

Sčítačka 2b
	A1	A0		B1	B0		Q2	Q1	Q0
0	0		0	0		0	0	0
0	0		0	1		0	0	1
0	0		1	0		0	1	0
0	0		1	1		0	1	1
0	1		0	0		0	0	1
0	1		0	1		0	1	0
0	1		1	0		0	1	1
0	1		1	1		1	0	0
1	0		0	0		0	1	0
1	0		0	1		0	1	1
1	0		1	0		1	0	0
1	0		1	1		1	0	1
1	1		0	0		0	1	1
1	1		0	1		1	0	0
1	1		1	0		1	0	1
1	1		1	1		1	1	0

Dále 3 a 4bitová sčítačka (83,5 KB) nebo .pdf (68,0 KB)

Realizace:

Po minimalizaci jednobitové, dvoubitové a tříbitové sčítačky zjistíme, že tříbitová se už do daného obvodu GAL(PEEL) 18CV10 nevejde (má u bitu Q2 součet 15 mintermů). Dá se realizovat sčítačka maximálně dvoubitová.
Pro design, kompilaci a simulaci jsme použili program WinPlace (3,6 MB)
zdrojový soubor .psf (2,0 KB)
zkompilovaný soubor .jed (5,3 KB)

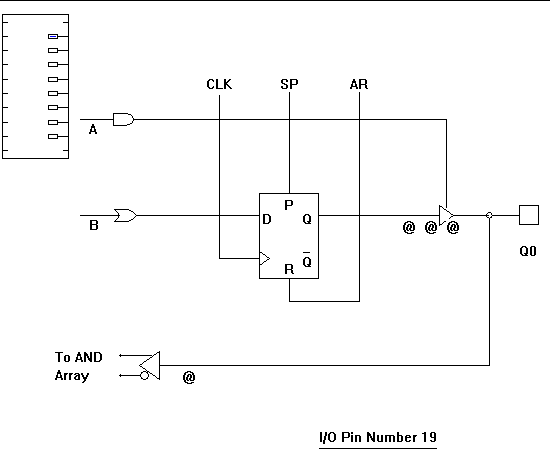

Registr se na výstupy připojí pomocí designeru. Jde o klopné odvody typu D, klopící s náběžnou hranou hodin (clk).

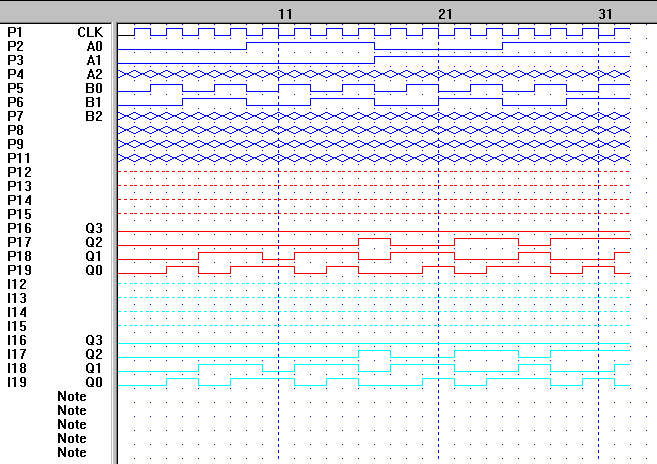

Simulace:

Do zdrojového souboru jsme zahrnuli testovací vektory pro všechny stavy 2bitové sčítačky. Stavy ukazuje následující obrázek

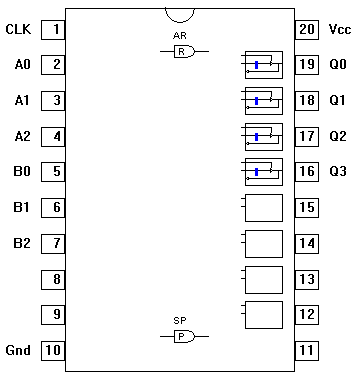

Zapojení vývodů:

Testování:

Na konec jsme naprogramovali obvod GAL 18CV10 a na přípravku Laboro odzkoušeli funkčnost.

Celou tuto stránku si lze jednoduše stáhnout (88,1 KB).
